B8 Placă de racordare în T, 30 x 30 mm

Name: B8 Placă de racordare în T, 30 x 30 mm
Brand: Caxtool
SKU: MIDE05911
Price: 7.74 RON
Availability: InStock

7,74 Lei

(6,40 Lei + 21% TVA)

Numar articol:

MIDE05911

Timp de livrare:

2-4 zile lucrătoare

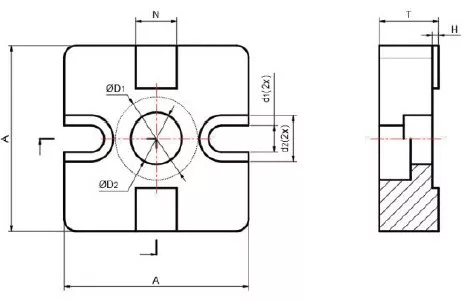

Desen tehnic:

Dimensiunile profilului:

30x30mm

Dimensiuni cârlige:

8mm

Acțiuni proprii

100 bucăți

Livrăm produsele noastre în stoc în 2-4 zile lucrătoare!

Detalii

Parametri	Valori
Serial:	B8 (Bosch compatible, groove 8)
Material:	Aliaj de aluminiu
Suprafață:	Simplu
Dimensiuni (mm):	A = 30, N = 8, D1 = 14, D2 = 9,3 d1 = 5,5 d2 = 9, T = 15, H = 2
Masă (g):	23
Referință:	3842524476
Alte denumiri:	T connector
Profiles:	Can be used with the profiles B8 30x30 (MRAM01107)

Utilizare:
The T-connector is used for the stable, unworking 90°connection of two profiles. In other terms, the T-connector is used to amend the strengthening of profile connections.

Materiale de fixare:
2 x Hex. socket head cap screw M5x16. 1x Hex. socket head cap screw M8x30, 2x T-nut groove 8 M5,

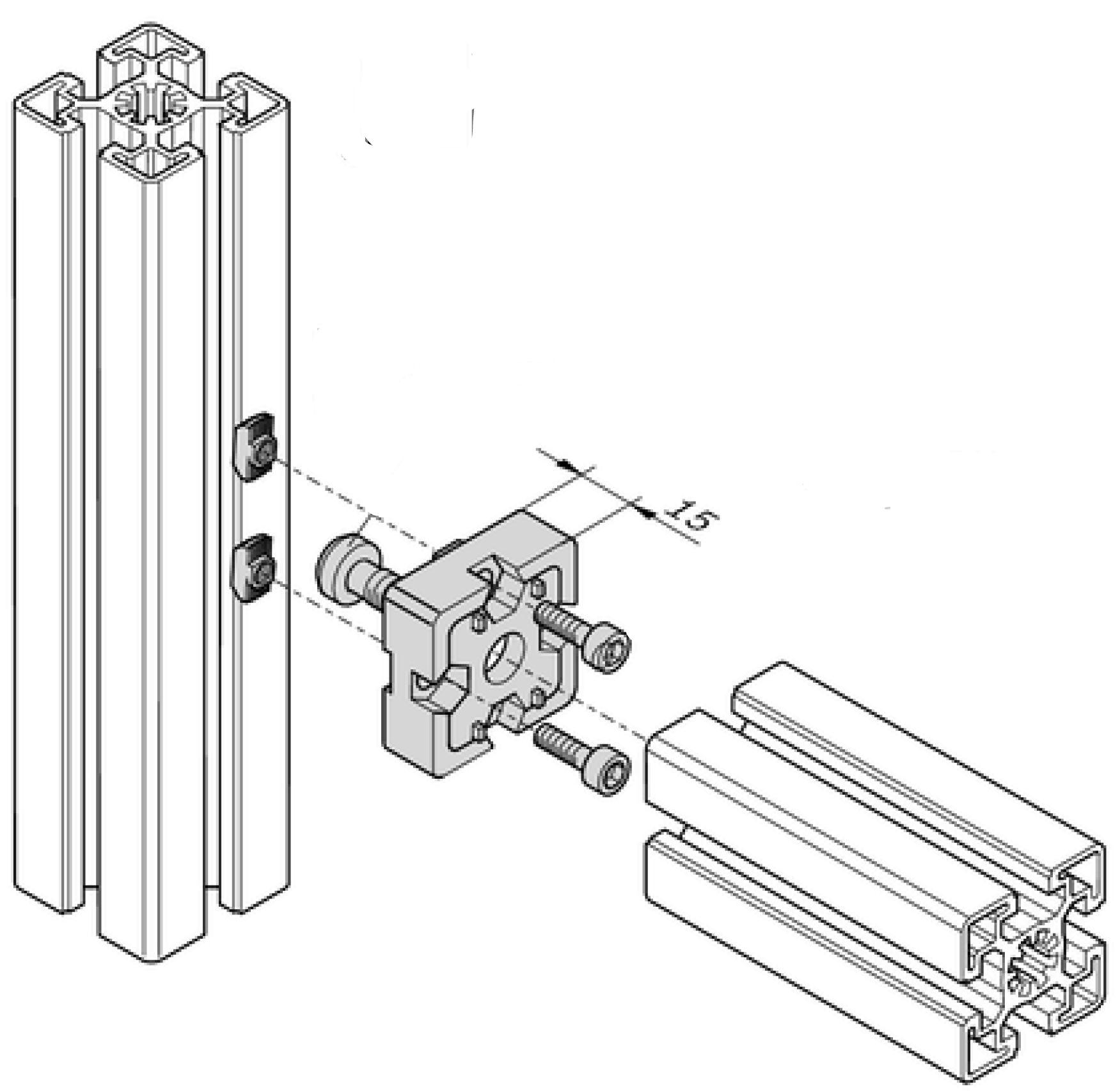

Instrucțiuni de asamblare:
These T-connector plates are used for a stable 90° connection with small machining effort. One M8 Filet must be cut into the core bore of one profile and fix the plate to the profile. Put the T-nuts in the other profile and connect the plate fixed to profile on the right place with screws. Can be built with profile of the Serials 8 30x30.
